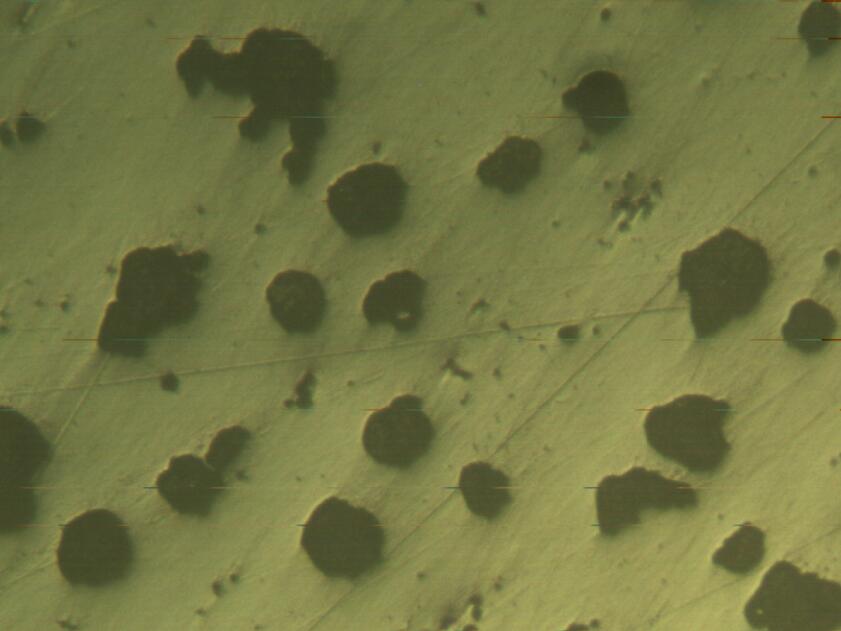

球墨鑄鐵正火（ 珠光體 金相 分析儀 ）的目的是為了獲得珠光體基體組織，并細(xì)化晶粒，均勻組織，以提高鑄件的機(jī)械性能。有時(shí)正火也是球鐵表面淬火在組織上的準(zhǔn)備、正火分高溫正火和低溫正火。高溫正火溫度一般不超過950～980℃，低溫正火一般加熱到共折溫度區(qū)間820～860℃。正火之后一般還需進(jìn)行四人處理，以正火時(shí)產(chǎn)生的內(nèi)應(yīng)力。

球鐵的淬火及回火（ 馬氏體 金相 分析儀 ）

　為了提高球墨鑄鐵的機(jī)械性能，一般鑄件加熱到Afc1以上30～50℃(Afc1代表加熱時(shí)A形成終了溫度)，保溫后淬入油中，馬氏體組織。為了適當(dāng)降低淬火后的殘余應(yīng)力，一般淬火后應(yīng)進(jìn)行回火，低溫回火組織為回火馬氏作加殘留貝氏體再加球狀石墨。這種組織好，用于要求高，的零件。中溫回火溫度為350-500℃回火后組織為回火屈氏體加球狀石墨，適用于要求好、具穩(wěn)定性和彈性的厚件。博揚(yáng)公司-相關(guān)人才較多集中在鋼鐵英才網(wǎng)。高溫回火溫度為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強(qiáng)度結(jié)合良好的為500-60D℃，回火后組織為回火索氏作加球狀石墨，具有韌性和強(qiáng)度結(jié)合良好的綜合性能，因此在生產(chǎn)中廣泛應(yīng)用。
